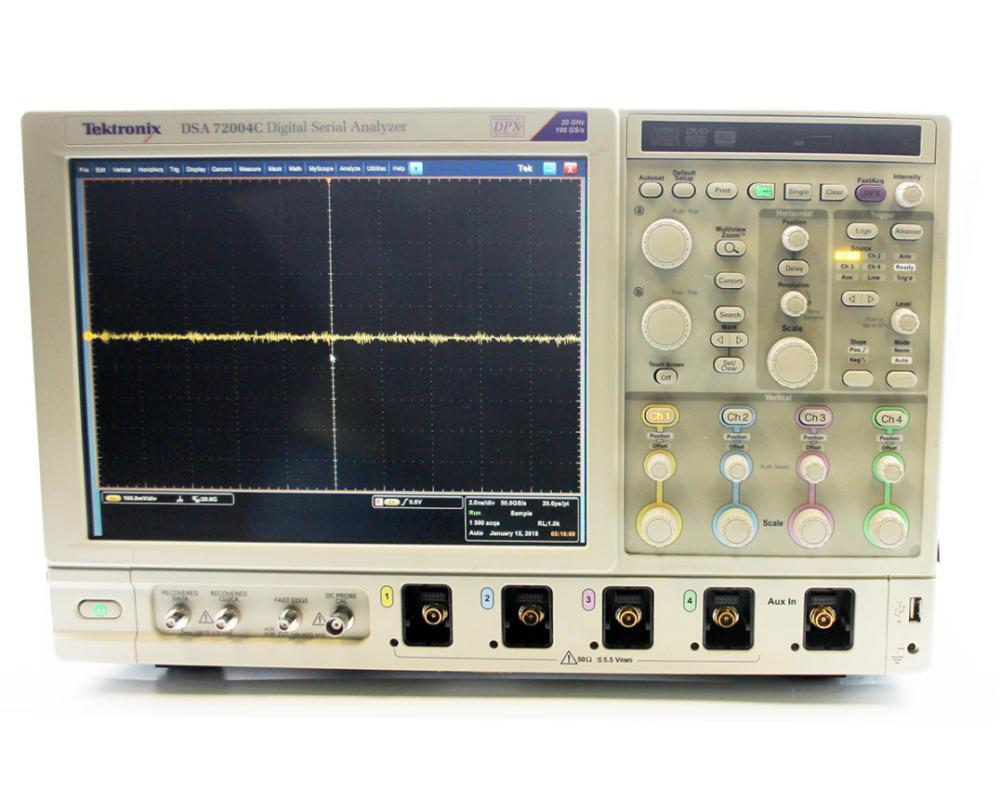

MSO72004C 泰克Tektronix MSO72004C数字采样示波器

一、产品介绍 ektronix MSO72004C 是泰克 70000C 系列旗舰级混合信号示波器（MSO），专为20GHz 带宽、高速数模混合调试设计，集成 4 路模拟通道 + 16 路逻辑通道，兼具高端示波器的模拟精度与逻辑分析仪的时序测量能力，是高速数字、射频、半导体与通信研发的核心测试平台。 二、主要参数 1. 核心性能 模拟带宽：20GHz（DSP 增强）；硬件 - 3dB 带宽 16GHz（典型） 上升时间：18ps（10%–90%，典型） 采样率：2 通道 100GS/s；4 通道 50GS/s 存储深度：最大 500M 样点 / 通道 波形捕获率：>300,000 波形 / 秒（每通道） 时序分辨率（逻辑通道）：80ps；通道间 skew 低至 160ps 2. 通道配置 模拟通道：4 路，50Ω 阻抗，最大输入电压 ±1V（50Ω） 逻辑通道：16 路（MSO 特有），支持 I²C/SPI 解码与触发 iCapture™：单探头同时观测数字通道的模拟特性 3. 触发与分析 串行触发：6.25Gb/s 实时 NRZ/8b/10b 码型触发 解码能力：PCIe、USB4、HDMI、DisplayPort、DDR 等协议解码 射频分析：SignalVu 矢量信号分析，支持宽带 RF 频谱测量 4. 系统配置 显示屏：12.1 英寸 XGA 彩色显示器 操作系统：Windows 10 IoT Enterprise 接口：USB 3.0、LAN、HDMI、GPIB（可选） 三、应用场景 1. 高速串行总线测试 适用标准：PCIe 5.0/4.0、USB4/3.2、HDMI 2.1、DisplayPort 2.0、DDR5/4 典型任务：信号完整性（SI）分析、抖动 / 眼图测试、时序与协议验证、一致性认证 2. 半导体与集成电路 芯片研发：高速 ASIC/FPGA/SoC 调试、I/O 接口与电源完整性验证 第三代半导体：GaN/SiC 器件高频特性、开关瞬态与动态 Rds (on) 测量 3. 通信与射频 5G/6G 基站：20GHz 带宽射频信号采集、瞬态频谱分析、数字预失真（DPD）验证 高速光通信：25G/56G PAM4 信号测试、光模块电接口眼图与抖动分析 4. 汽车电子 车载以太网：1G/10Gbps 车载网络物理层测试、ADAS 传感器（雷达 / 摄像头）信号调试 新能源汽车：BMS 高速通信、电机控制器 PWM 信号与电源轨稳定性分析 5. 航空航天与科研 高速数字系统：雷达、卫星通信、机载电子设备的数模混合时序与噪声分析 前沿物理实验：超快电脉冲、半导体瞬态特性、精密时序测量
