横河(YOKOGAWA)AQ2200-421光开关模块

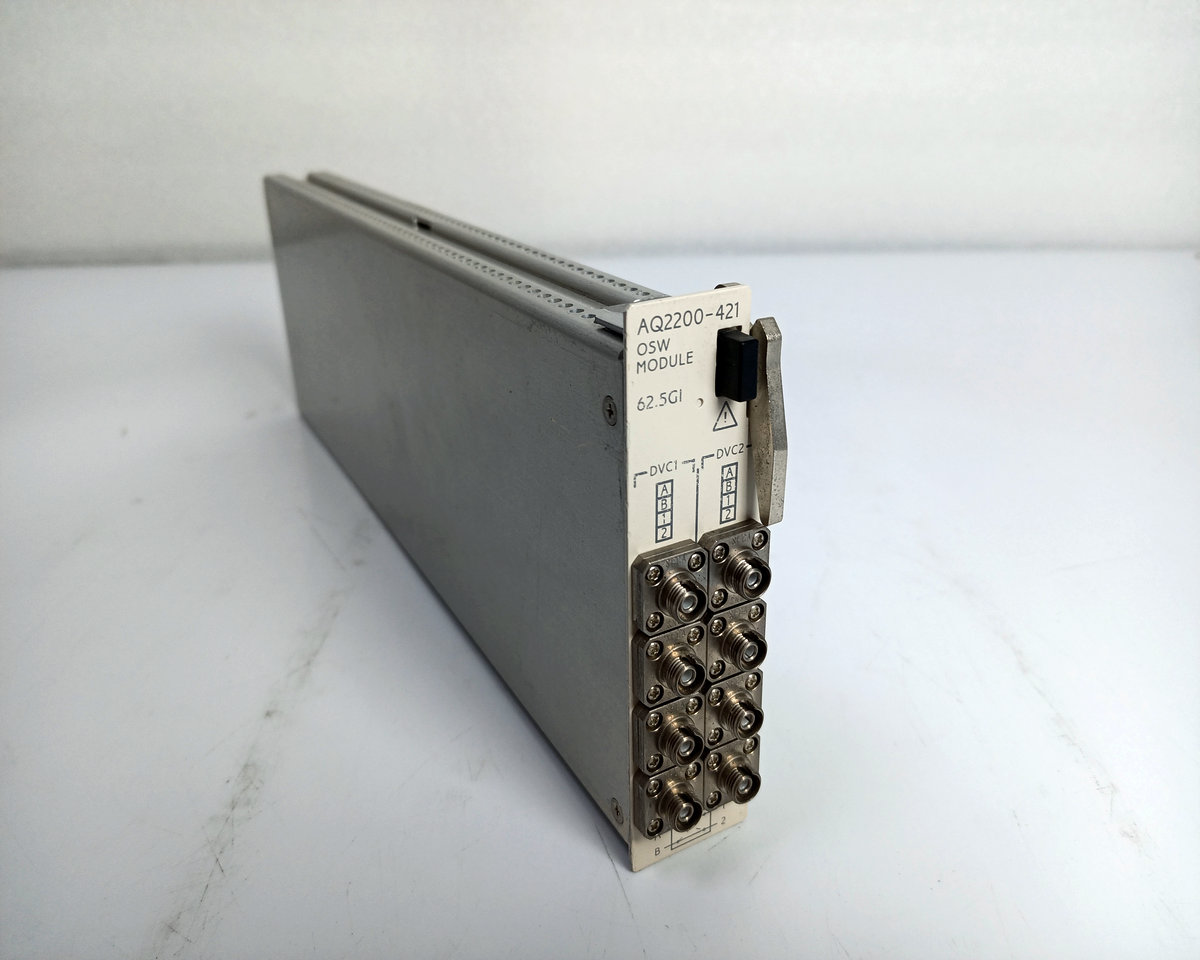

设备简介：YOKOGAWA AQ2200-421 是适配AQ2200测试平台的高精度多通道光开关模块，专为光通信自动化测试系统设计，用于光路自动切换、多通道器件轮询测试、光路校准，具备低插入损耗、高重复性、超低串扰、高速切换特性，可与光谱分析仪、OTDR、帧控制器等设备联动搭建全自动测试系统，广泛应用光器件批量质检、自动化实验测试。 一、核心光学参数 - 工作波长范围：1200～1650 nm（全覆盖O/C/L/U通信波段） - 通道规格：1×4 通道光切换，满足多光路自动巡检、多路器件并行测试需求 - 插入损耗：典型值≤0.8dB，低损耗不影响光路测试精度 - 串扰抑制：≥50dB，通道间干扰极低，杜绝串扰带来的测试误差 - 切换重复性：≤±0.01dB，长期反复切换测试一致性优异 二、切换与工作性能 - 切换速度：高速毫秒级光路切换，适配自动化快速批量测试 - 偏振相关性PDL：≤0.05dB，有效规避偏振态变化造成的损耗偏差 - 波长相关性WDL：全波段平坦损耗响应，适配多波长同步测试 - 长期稳定性：无漂移、高耐久，支持数万次稳定切换，适配产线高频次作业 三、核心功能与应用 - 实现多通道光路自动切换，替代人工跳线，大幅提升测试效率与一致性 - 支持程控自动轮询、定点锁定通道、时序联动切换，适配自动化测试脚本 - 可与横河AQ系列测试仪表组网，搭建一体化全自动光器件测试平台
