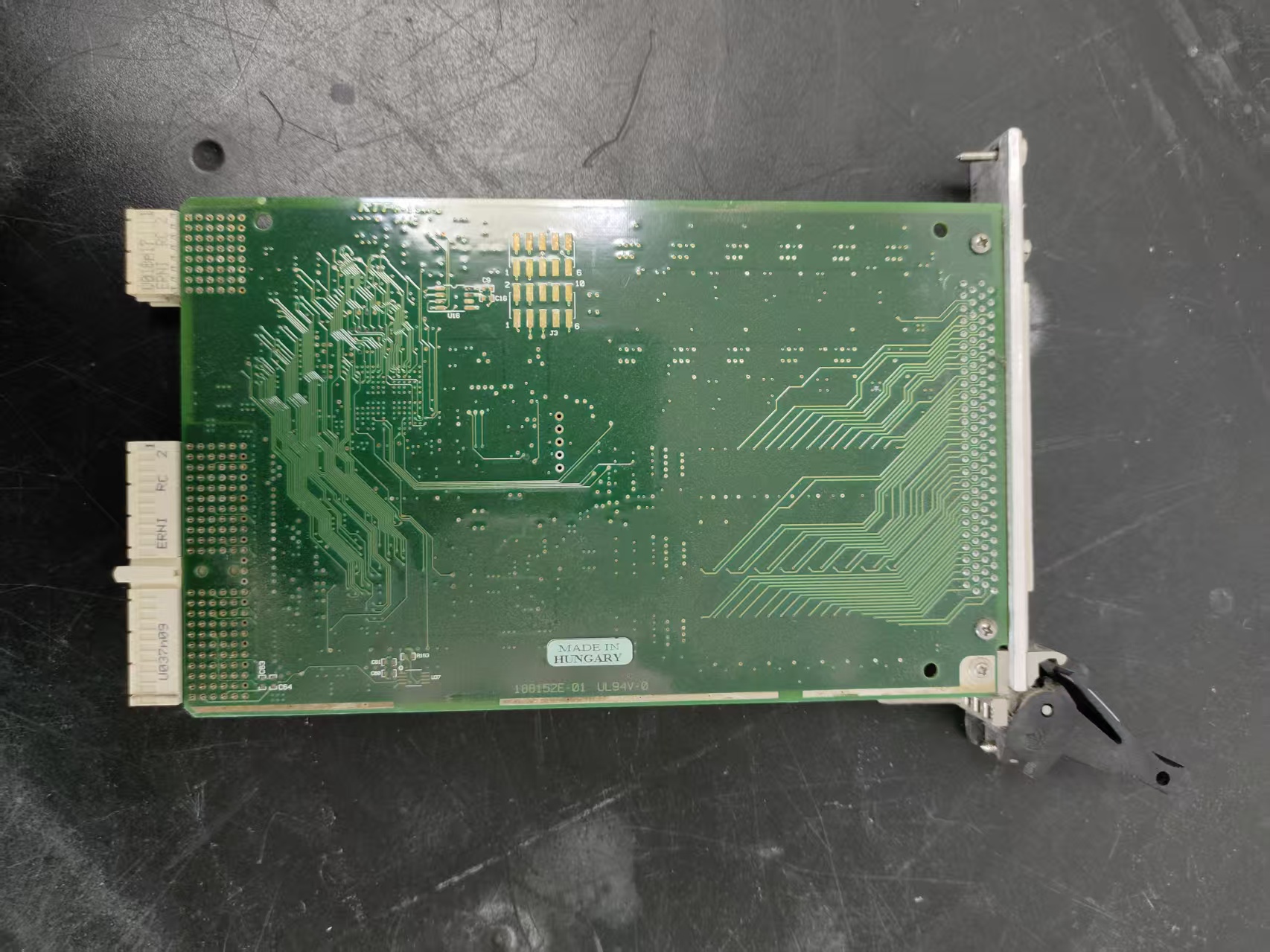

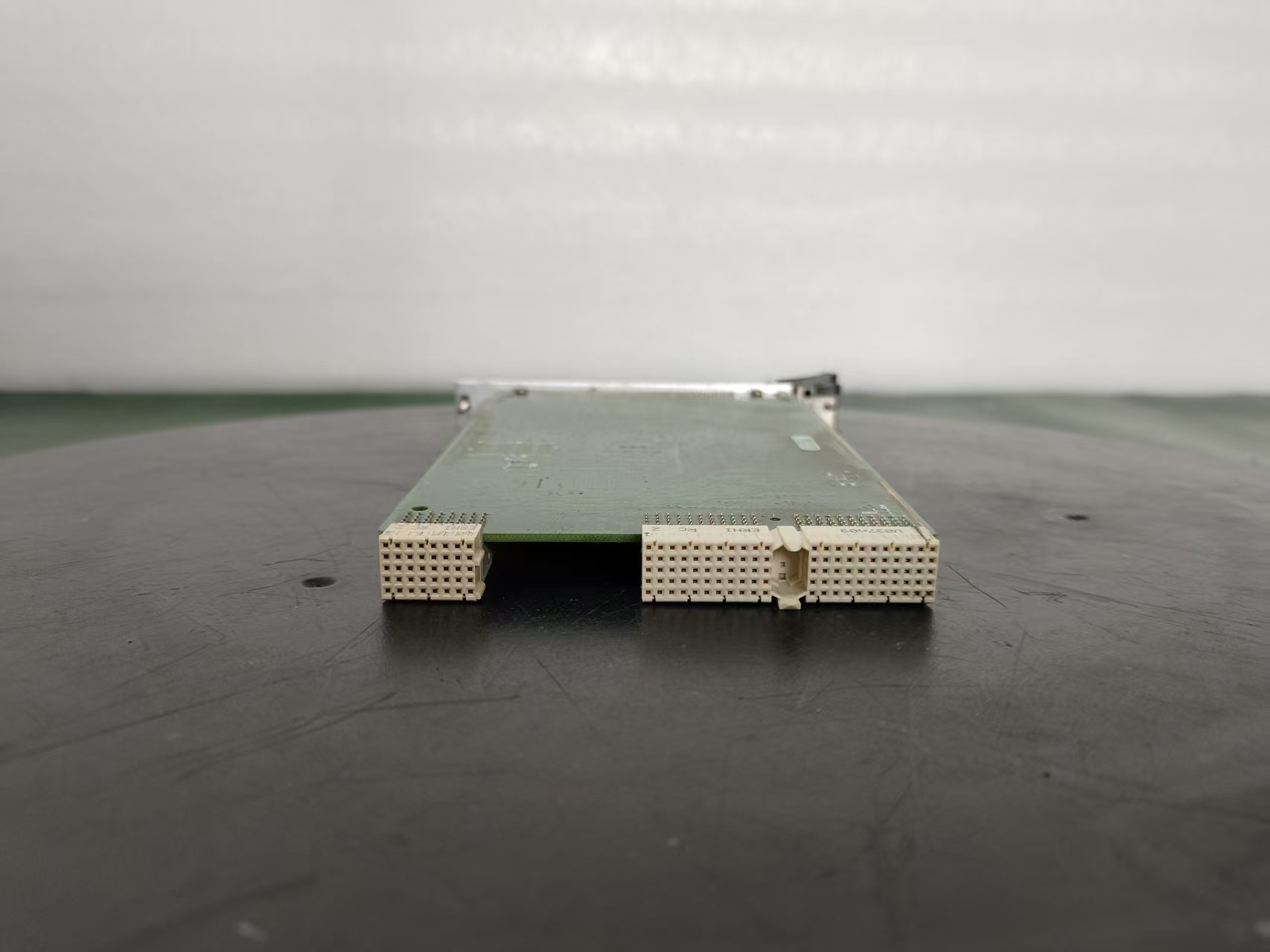

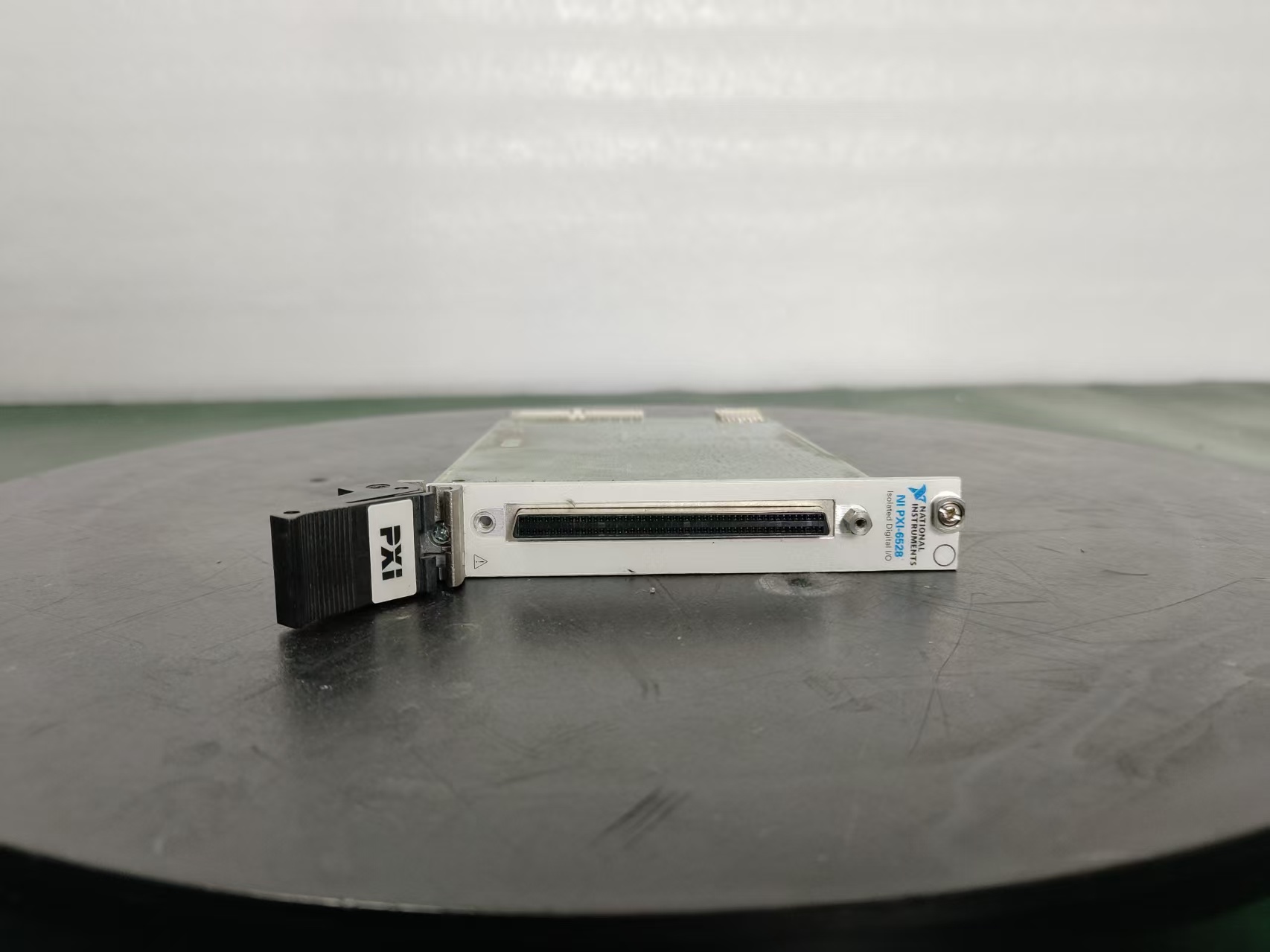

国家仪器(NATIONALINSTRUMENTS)(NI)PXI-6528数据采集模块

设备简介：National Instruments PXI‑6528 是工业级通道间光电隔离数字I/O模块，基于标准PXI总线架构，集成24路隔离数字输入、24路固态继电器数字输出，具备60V宽压耐受能力、通道间完全电气隔离、抗高压浪涌与共模干扰能力，摒弃传统机械继电器，采用固态继电器输出，无机械磨损、寿命极高，专为工业高干扰环境、高压数字信号采集、继电器时序控制、自动化ATE系统开关量测控设计，广泛用于工业测控、设备状态监测、时序逻辑控制、嵌入式自动化测试系统集成。 一、核心通道与电气参数 - 通道配置：总计48路独立通道，包含24路光电隔离数字输入、24路固态继电器数字输出，输入输出通道独立互不干扰 - 耐受电压范围：全域支持‑60V～+60V高压数字信号输入输出，适配工业高压开关量、传感器高压信号直接采集 - 单通道输出驱动：单通道最大输出驱动电流150mA，可直接驱动小型继电器、指示灯、工控执行器件，无需外接驱动电路 - 输入电流特性：全电压区间单通道输入电流恒定最大3mA，输入功耗低、适配各类工业传感器开关信号接入 二、隔离与抗干扰性能 - 通道间隔离设计：每路通道独立电气隔离架构，单通道故障不会扩散至其他通道，有效阻断共模干扰、瞬时高压冲击 - 光电隔离防护：输入侧采用光电耦合隔离技术，彻底隔离前端工业高压与后端PXI测控系统，保障设备与系统安全 - 工业级抗扰动：具备优异浪涌、脉冲干扰抑制能力，适配电磁复杂、电压波动大的工业现场长期稳定工作 - 长期工作稳定性：固态继电器无机械触点疲劳问题，支持无限次频繁开关切换，寿命远优于传统机械继电器模块
