国家仪器（NATIONAL INSTRUMENTS）(NI)PXI-2536开关模块

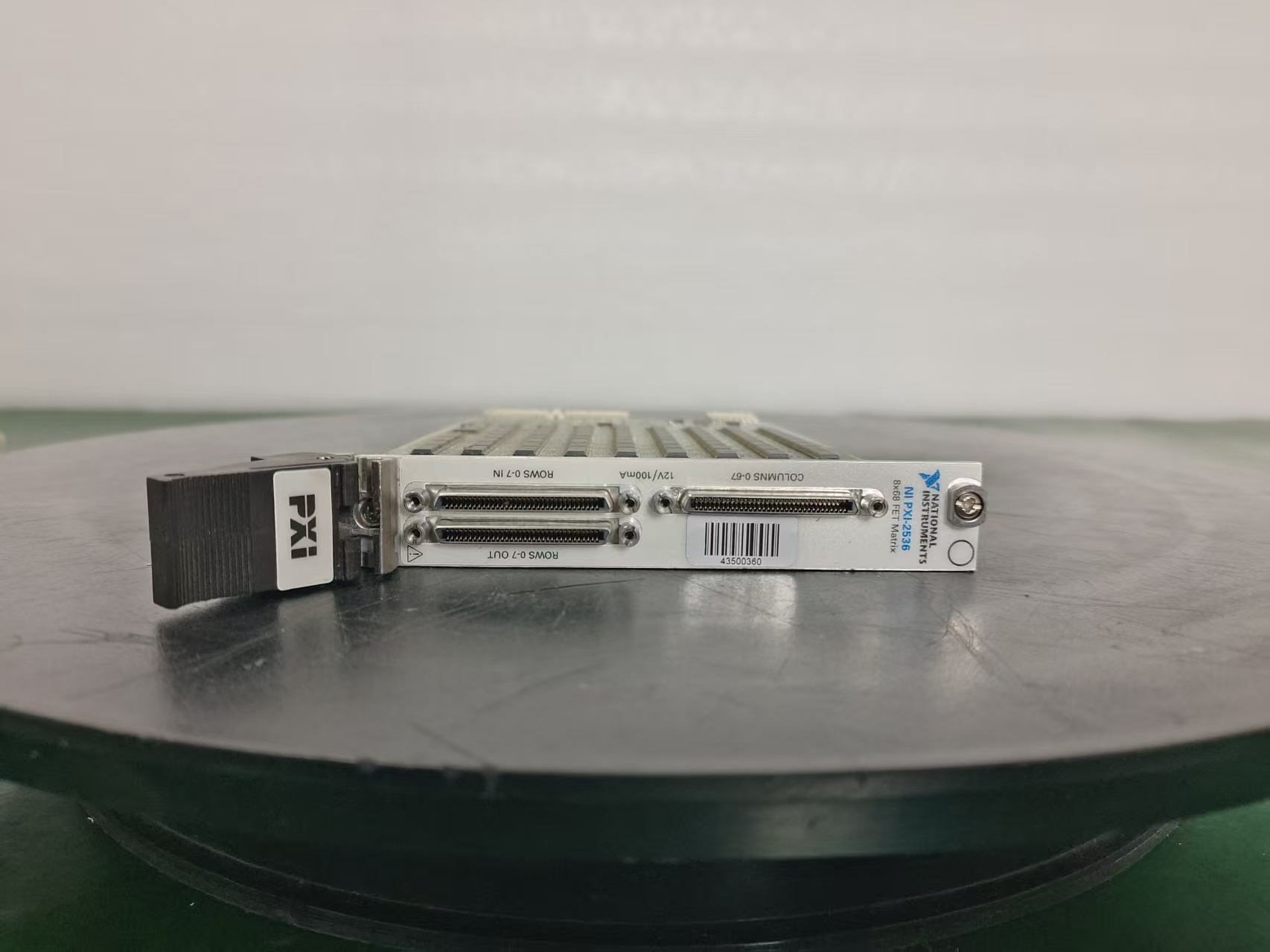

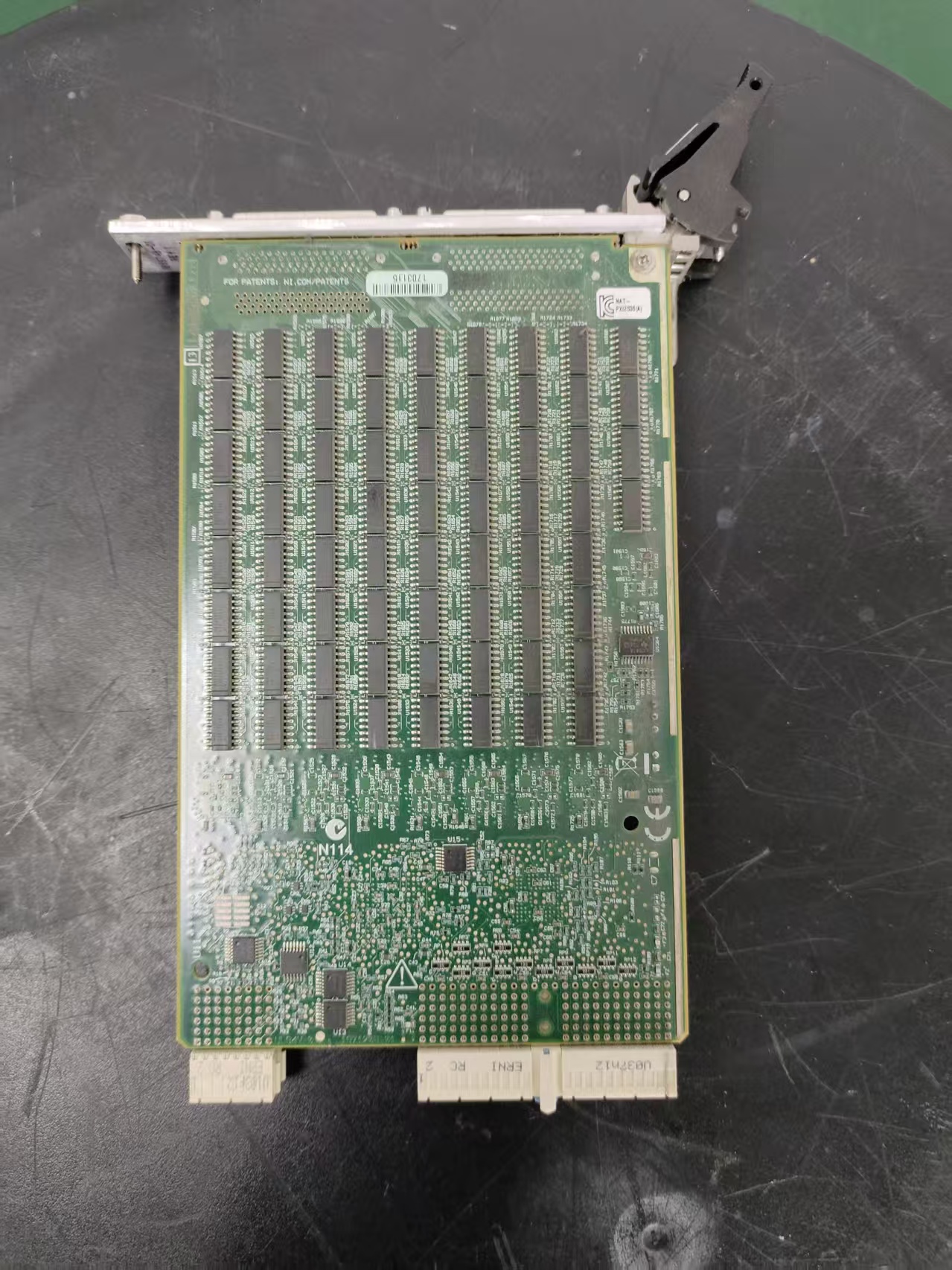

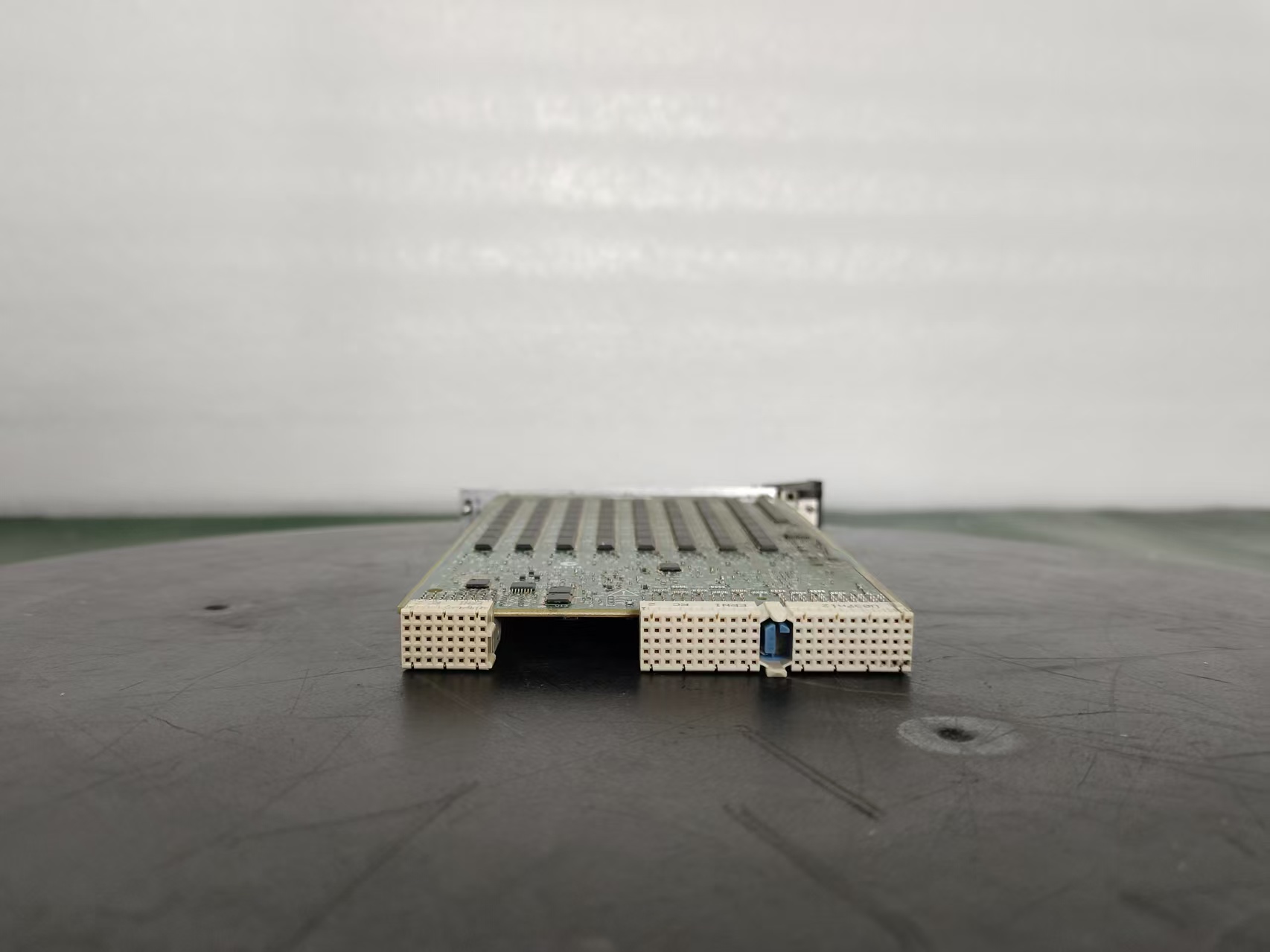

设备简介：National Instruments PXI‑2536 是单槽超高密度FET固态矩阵开关模块，采用8行×68列单线矩阵拓扑，总计544个交叉切换点位，通道密度远高于常规矩阵模块。整机无机械触点、具备无限开关寿命、超高切换速率，专为大批量低功耗直流信号巡检、多通道器件并行测试、半导体芯片与PCB板验证ATE系统设计，集成硬件触发同步、板载通道计数自检功能，是高端多通道自动化测试平台的核心路由硬件。 一、核心通道与电气参数 - 矩阵拓扑结构：8行×68列单线高密度矩阵，合计544路独立交叉切换点位，单槽位实现超大通道容量，支持任意行列信号自由路由切换 - 开关器件类型：FET固态继电器架构，无机械磨损、无触点疲劳，支持高频次连续切换，理论机械开关寿命无上限 - 额定电气指标：最大切换电压12 VDC，单通道最大切换电流100 mA，适配低功耗微弱直流信号、低压模拟信号精准路由 - 信号传输性能：额定工作带宽1 MHz，通路阻抗低、信号衰减小，适合低速精密直流、低频测试信号稳定传输 二、动态性能与硬件特性 - 超高切换速率：最高50000次/秒交叉点切换速度，远优于普通机械开关模块，适配大批量多通道快速扫描测试场景 - 触发同步能力：支持PXI背板硬件触发总线，具备确定性时序切换能力，可与机箱源表、采集卡、万用表精准时序联动，实现同步自动化测试 - 状态监测功能：板载独立通道切换计数与状态自检功能，可实时统计通道动作次数、监测工作状态，便于设备健康运维与故障预判 - 长期稳定性：工业级模块化设计，抗振动、抗电磁干扰，适配实验室研发验证与工业产线7×24小时不间断批量测试作业
