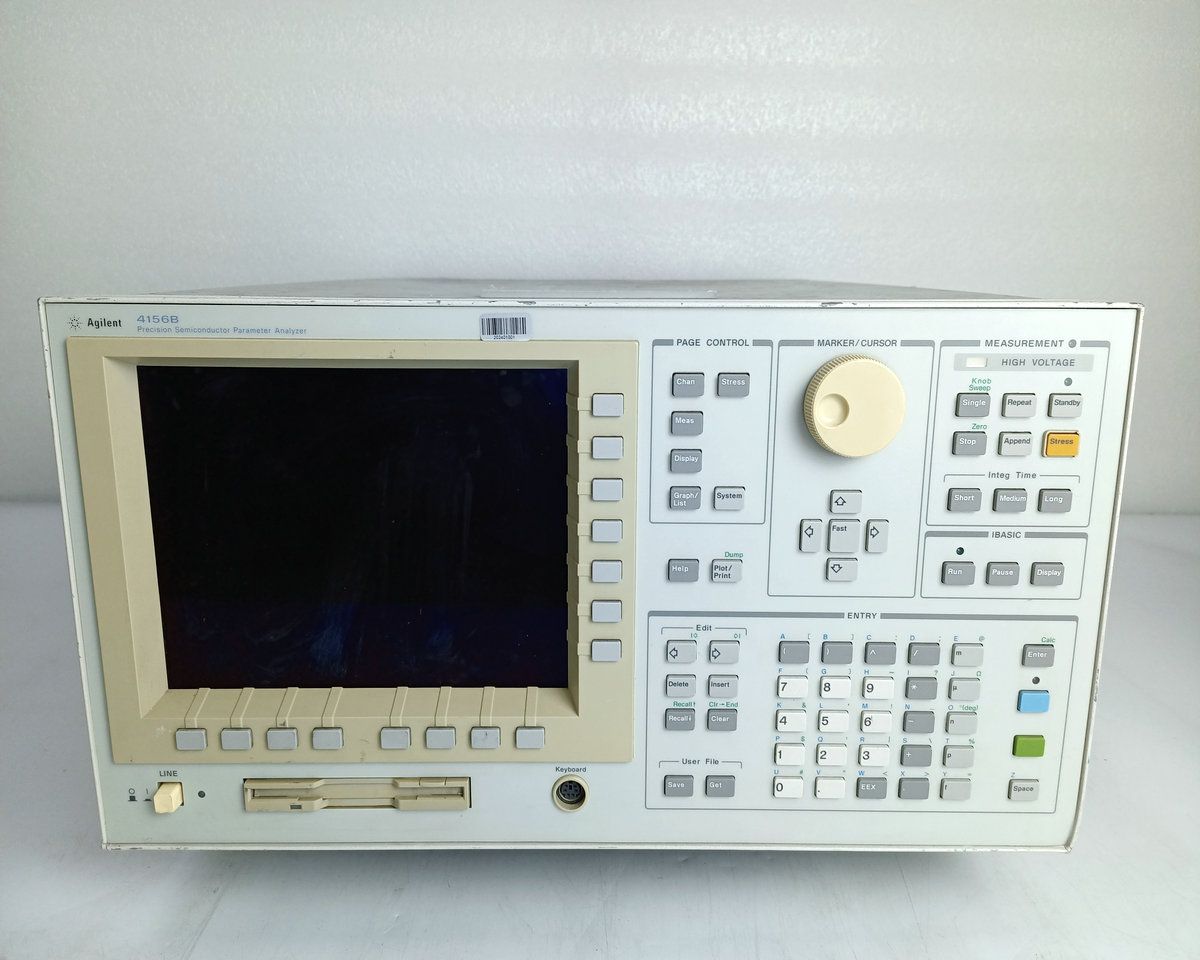

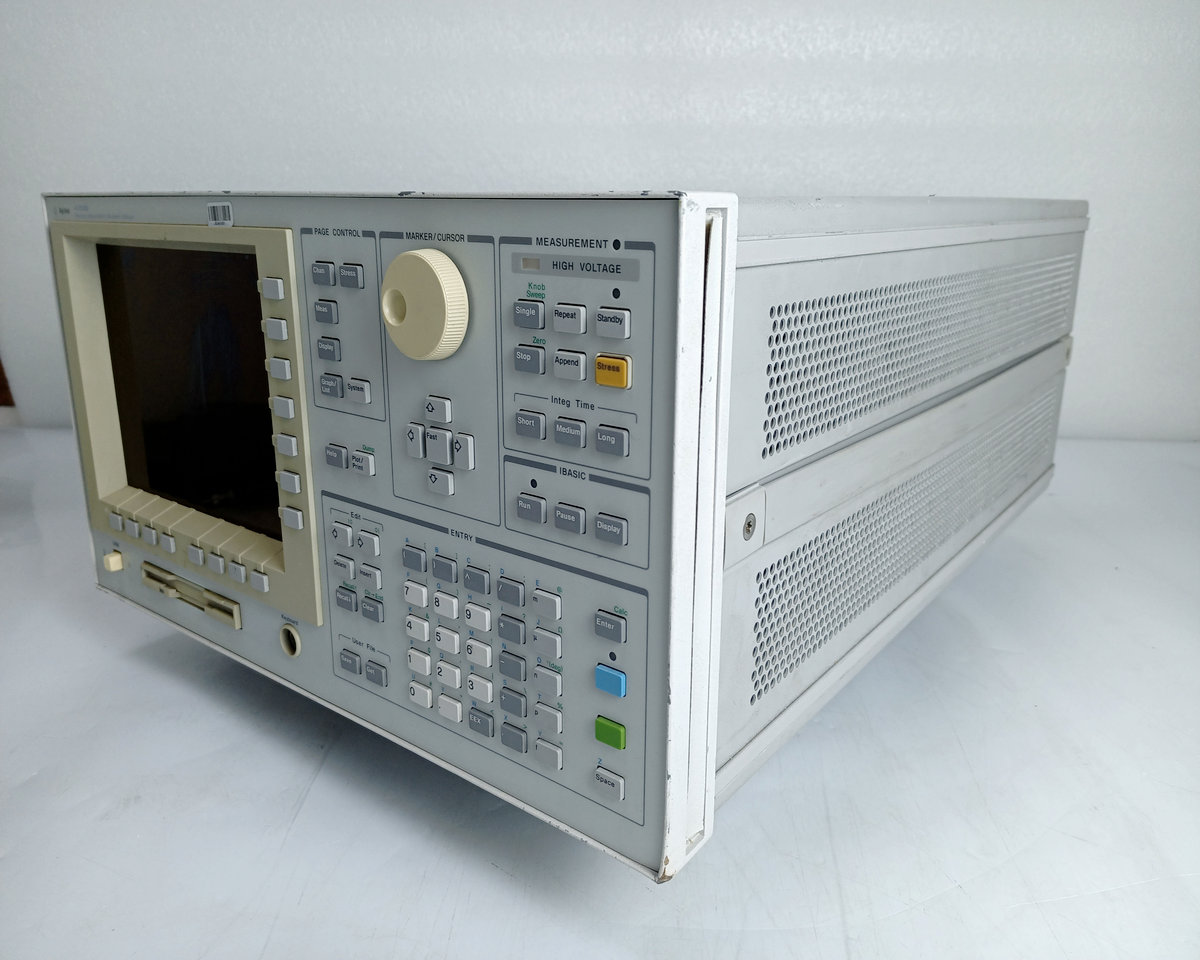

安捷伦(Agilent)4156b半导体参数分析仪

一、设备整体概述 Agilent 4156B（HP 原厂换代型号，现归属是德科技 Keysight）属于 4155/4156 经典台式参数分析仪系列，定位超高精度研发级 SPA，是 4155B/C 的高配增强版本。整机为一体化固定通道架构，内置4 路 HRSMU 高分辨率源测量单元（核心升级点）+2 路 VSU 辅助电压源 + 2 路 VMU 差分电压监测单元，原生集成 IV 直流伏安测试、QSCV 准静态 C-V 电容测试、时域瞬态采样、器件应力可靠性测试、内置 BASIC 可编程自动化。 相比 4155C，4156B 拥有更极致的微弱电流分辨率、更强脉冲测试能力、更大深度数据缓存、内置仪器 Basic 脚本运行环境，适合先进工艺 MOS 器件、超大规模集成电路、低功耗微电子、光电器件、薄膜材料的精细化电学表征。该机型早已停产，是德科技持续提供付费校准、固件修复、备件维保服务，在高校微电子实验室、半导体工艺研发、器件失效分析领域保有量极高。 二、整机硬件通道配置（固化内置，不可插拔换模块） 4 路 HRSMU 高分辨率四象限 SMU（核心） 每路独立完成可编程电压 / 电流激励 + 同步高精度回测，完整支持四线开尔文 Remote Sense 远端压降补偿，专门针对 fA 级漏电流、微小导通电阻、高阻介质泄漏测量；单通道标准输出 ±100V/±100mA，2W 四象限功率吞吐，可吸收负载回馈能量。 2 路 VSU 低噪声辅助电压源 ±20V/100mA，用于器件衬底偏置、双栅晶体管、复合半导体多引脚电位控制。 2 路 VMU 差分电压监测单元 超高输入阻抗（＞1GΩ）差分采集，捕捉微伏级微弱电压信号，适合阈值电压、界面电势高精度拾取。 可选外部扩展单元：41501B 功率扩展机箱 外接后大幅拓展测试边界： SMU 升级为 ±200V / ±1A 大功率输出，满足功率 MOS、IGBT、高压 TVS 击穿测试； 搭载双路 PGU 脉冲发生器（±40V），执行脉冲 IV 测试，抑制功率器件自发热导致参数漂移； 扩展后整机最多可扩展至 6 路同步 SMU 通道。
